SNMP контролер для систем кондиціонування повітря дата-центрів та серверних приміщень

Надійна система кондиціонування є критично важливою для центру обробки даних.

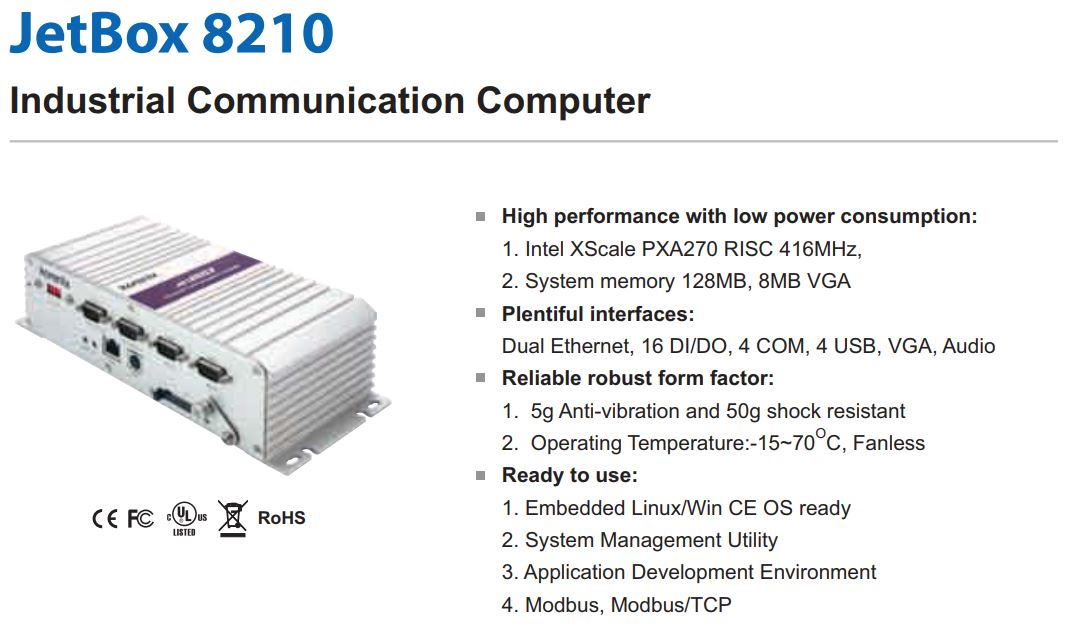

Конфігурація з 3-5 блоками кондиціонерів (ACU) та резервуванням N + 1 є найбільш популярною для малих центрів обробки даних. Контролер на базі контролера JetBox 8210 (Korenix) забезпечує управління кондиціонерами та підтримує комунікаційний інтерфейс SNMP.

Основні характеристики:

Контролер має процесор RISC, 16 портів DIO, порти 4xRS-232/485, порти 2xEthernet, порт USB, CF з ОС Windows CE
Датчики кімнатної температури підключаються до контролера за протоколом Modbus RTU
Управління цифровими входами / виходами за алгоритмом резервування N + 1 для ACU
Залежно від температури приміщення працює від одного до чотирьох кондиціонерів, один кондиціонер є резервним
Якщо однин з кондиціонерів вийде з ладу, підключається резервний кондиціонер
Вбудований агент SNMP забезпечує віддалений моніторинг та управління через системи мережевого моніторингу (NMS)

Технічна документація:

JetBox 8210 Data Sheet
JetBox 8210 User Manual

Reliable Air Conditioning System is critical for Data Center. Configuration with 3-5 AC units (ACU) and N+1 redundancy is most popular for small data centers.

We release controller for stage control of ACU. Controller based at JetBox 8210 controller (Korenix). Controller has RISC CPU, 16 DIO, 4xRS-232/485 ports, 2xEthernet ports, USB port, CF with Windows CE OS.

Room temperature sensor(s) connect to controller by Modbus RTU protocol.

Digital IO's control of ACU inputs/outputs by N+1 redundancy algorithm.

Depending on the room temperature works 1-4 AC, one ACU is reserve. If one ACU shutdown, reserve ACU will start.

Embedded SNMP agent for remote monitoring and control by Network Monitoring System (NMS).

JetBox 8210 Data Sheet
JetBox 8210 User Manual
